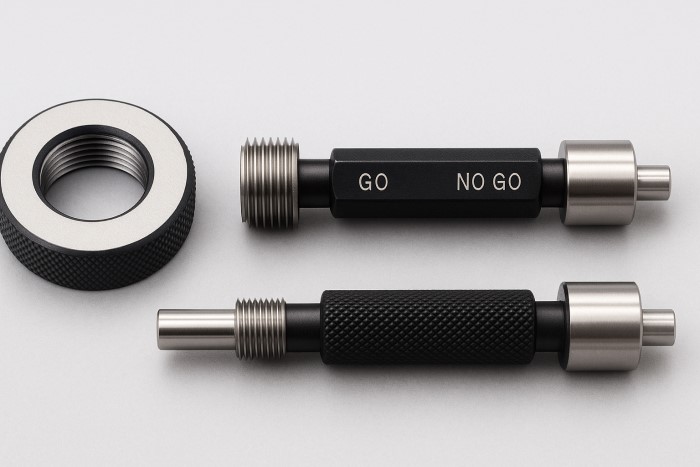

Dưỡng kiểm ren vòng và trụ (Thread Plug & Ring Gauge) là thiết bị đo kiểm chuyên dụng, dùng để kiểm tra độ chính xác của bước ren, kích thước, độ côn và dung sai của chi tiết ren trong và ren ngoài.
Sản phẩm được chế tạo từ thép hợp kim tôi cứng, mài chính xác theo tiêu chuẩn ISO, JIS, DIN hoặc ANSI, giúp đảm bảo độ lắp ghép chính xác, giảm lỗi sản xuất và kiểm soát chất lượng đầu ra.

Tại 1Depot, chúng tôi cung cấp dưỡng kiểm ren vòng & trụ chính hãng từ Insize, Niigata, Mitutoyo, OBISHI, Legi, Dasqua, ThreadMaster, với đa dạng chuẩn ren (Metric, UNC, UNF, BSP, NPT, Trapezoid...), đáp ứng mọi yêu cầu đo kiểm kỹ thuật trong cơ khí chính xác và sản xuất công nghiệp.

1. Ưu điểm nổi bật

• Độ chính xác cực cao: Gia công mài tinh – sai số chỉ ±0.001mm.

• Độ bền vượt trội: Thép gió hoặc thép hợp kim SKS/SKH – tôi cứng HRC 58–62.

• Kiểm tra nhanh – không cần thiết bị điện tử: Dễ thao tác tại xưởng hoặc phòng QC.

• Đáp ứng nhiều tiêu chuẩn quốc tế: ISO, JIS, DIN, ANSI, BS, GOST.

• Phân loại GO/NO-GO: Giúp xác định ngay chi tiết đạt hay không đạt.

• Dễ bảo trì – lưu kho: Có hộp gỗ / nhựa bảo quản chống bụi, rỉ sét.

2. Ứng dụng thực tế

• Ngành cơ khí chính xác: Kiểm tra chi tiết tiện, phay, ren ốc vít, bu lông.

• Ngành khuôn mẫu: Kiểm tra ren chốt, lõi khuôn, lỗ định vị.

• Ngành sản xuất linh kiện: Kiểm tra độ chính xác lắp ghép trục – lỗ ren.

• Phòng QC – kiểm định: Đánh giá độ đạt chuẩn dung sai sản phẩm hàng loạt.

• Ngành ô tô – thiết bị công nghiệp: Đảm bảo chất lượng ren trong hệ thống lắp ráp.

3. Phân loại sản phẩm phổ biến

🔹 Theo dạng đo kiểm:

• Dưỡng kiểm ren trụ (Plug Gauge): Kiểm tra ren trong (female thread).

  • Gồm 2 đầu: GO (đạt) và NO-GO (không đạt).

• Dưỡng kiểm ren vòng (Ring Gauge): Kiểm tra ren ngoài (male thread).

  • Một vòng GO và một vòng NO-GO riêng biệt.

🔹 Theo tiêu chuẩn ren:

• Ren hệ mét (Metric – M): Phổ biến nhất tại Việt Nam.

• Ren hệ Anh (UNC / UNF): Dùng cho thiết bị nhập khẩu, cơ khí quốc tế.

• Ren ống (BSP / NPT): Dành cho ống dẫn, van công nghiệp.

• Ren vuông / Trapezoid / Acme: Dành cho trục vít & cơ cấu truyền động.

🔹 Theo cấp chính xác:

• Cấp 2 / 3 / 4 theo ISO 1502 hoặc DIN 13 – tùy vào yêu cầu kỹ thuật sản xuất.

4. Thông số kỹ thuật cơ bản (tham khảo)

5. Thương hiệu & sản phẩm uy tín tại 1Depot

• Mitutoyo (Nhật Bản): Dưỡng ren tiêu chuẩn JIS – độ chính xác cực cao, bền bỉ.

• Insize (Đức – Trung): Dưỡng kiểm ren vòng & trụ đa chuẩn – giá tốt, dễ thay thế.

• Niigata Seiki (Nhật Bản): Dưỡng ren chính xác cao – dùng cho kiểm định QC.

• OBISHI (Nhật Bản): Dưỡng đo ren chuyên dụng – độ ổn định & tuổi thọ dài.

• Dasqua (Đức): Dưỡng kiểm cơ khí tổng hợp – tương thích đa dạng chuẩn ren.

• Legi (Việt Nam): Cung cấp đầy đủ dưỡng kiểm ren các loại – giao nhanh toàn quốc, bảo hành chính hãng.

6. Hướng dẫn lựa chọn & sử dụng

Theo mục đích sử dụng:

• Kiểm tra ren trong: Chọn dưỡng ren trụ (Plug Gauge).

• Kiểm tra ren ngoài: Chọn dưỡng ren vòng (Ring Gauge).

• Kiểm tra hàng loạt: Nên chọn bộ dưỡng GO/NO-GO kép, thao tác nhanh & tiết kiệm thời gian.

• Yêu cầu chính xác cao: Chọn cấp chính xác 2 hoặc 3, tiêu chuẩn ISO hoặc JIS.

Cách sử dụng:

1. Làm sạch ren chi tiết & dưỡng kiểm trước khi đo.

2. Dưỡng GO phải vặn vừa khít đến hết ren – nếu quá lỏng hoặc chặt là sai dung sai.

3. Dưỡng NO-GO không được vặn quá 2 vòng – nếu sâu hơn là chi tiết không đạt.

4. Bôi lớp dầu chống rỉ sau khi sử dụng & cất trong hộp bảo quản.

Dưỡng kiểm ren vòng và trụ là thiết bị đo kiểm quan trọng trong sản xuất cơ khí chính xác, giúp đảm bảo dung sai, độ khớp ren & chất lượng sản phẩm đạt chuẩn quốc tế.
Tại 1Depot, chúng tôi cung cấp dưỡng kiểm ren chính hãng, đạt chuẩn ISO / DIN / JIS / ANSI, gồm đầy đủ chuẩn ren (M, UNC, UNF, BSP, NPT...), kèm phụ kiện bảo quản, chứng nhận CO/CQ & tư vấn kỹ thuật chuyên sâu.

👉 Liên hệ ngay với 1Depot để được tư vấn – báo giá – lựa chọn dưỡng kiểm ren vòng & trụ (Mitutoyo, Insize, Niigata, Legi) phù hợp nhất cho xưởng cơ khí, phòng QC hoặc dây chuyền sản xuất của bạn.
