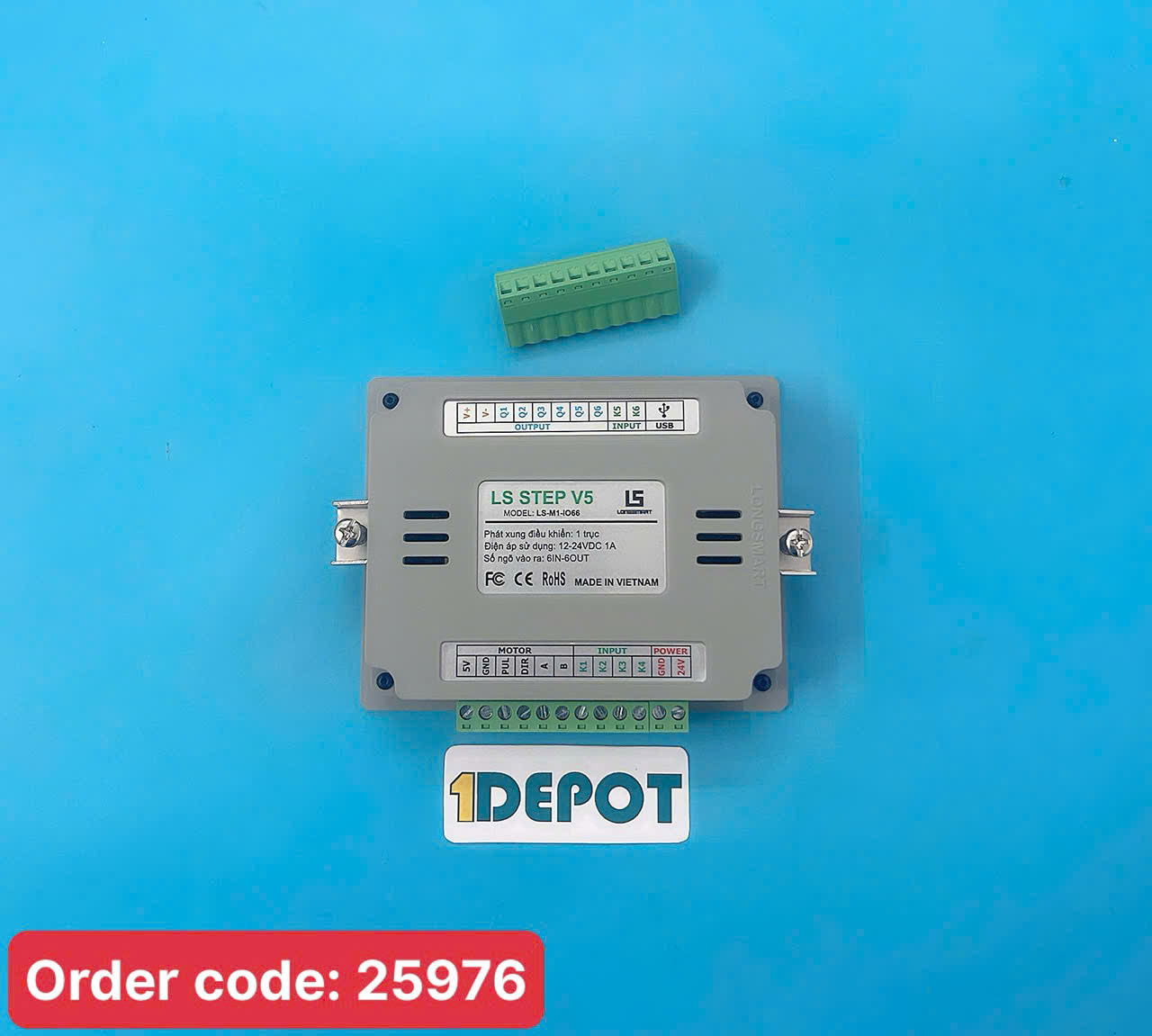

Bộ phát xung LS STEP V5 là thiết bị điều khiển chuyên dụng cho 1 trục động cơ bước hoặc động cơ servo, thuộc dòng sản phẩm của thương hiệu LONGSMART. Thiết bị cho phép người dùng lập trình trực tiếp trên màn hình cảm ứng mà không cần máy tính. Với thiết kế gọn nhẹ, giao diện tiếng Việt, màn hình IPS cảm ứng cùng các chức năng lập trình sẵn, LS STEP V5 phù hợp cho các ứng dụng CNC vừa và nhỏ, tự động hóa, đo vị trí/quãng đường hoặc xoay động cơ.

  • Nguồn sử dụng: 12/24 V DC, tiêu thụ khoảng 1A.

  • Số lượng ngõ vào: 6 ngõ vào cách ly NPN dùng kết nối nút nhấn hoặc cảm biến.

  • Số lượng ngõ ra: 6 ngõ ra NPN, mỗi cổng tối đa 1A để đóng mở relay, van điện từ

  • Màn hình cảm ứng IPS khoảng 3.2 inch, hiển thị sắc nét, thao tác trực quan.

  • Vỏ nhựa ABS chống cháy, kích thước khoảng 120 × 95 × 31 mm.

  • Hỗ trợ lập trình tối đa: 8 chương trình, mỗi chương trình tối đa khoảng 36 bước (tổng mở rộng có thể lên đến ~288 bước).

  • Tính năng ghi nhớ vị trí khi mất nguồn điện (có “remember position” chức năng).

Thiết bị LS STEP V5 rất phù hợp cho các ứng dụng như:

  • Máy CNC 1 trục: xoay, tiến lùi, đo khoảng cách hoặc định vị động cơ bước/servo.

  • Cơ cấu tự động hóa nhỏ: nâng hạ, xoay, trượt trong dây chuyền sản xuất vừa và nhỏ.

  • Hệ thống đo đạc hoặc điều khiển vị trí: ví dụ cơ cấu chấn tôn, robot nhỏ, bàn xoay, trục Z.

  • Khi cần lập trình vị trí, tốc độ, quãng đường mà không muốn dùng PLC hay máy tính lập trình phức tạp.

  1. Tắt nguồn hệ thống trước khi thao tác để đảm bảo an toàn.

  2. Cung cấp nguồn 12 V hoặc 24 V DC cho thiết bị.

  3. Kết nối các ngõ vào (6 ngõ cách ly) để nhận tín hiệu từ nút nhấn hoặc cảm biến như “start”, “stop”, “reset”, “dir”.

  4. Kết nối các ngõ ra (6 ngõ NPN) tới thiết bị điều khiển như motor driver, relay, van điện từ…

  5. Cài đặt chương trình vận hành qua màn hình cảm ứng: chọn chương trình, bước, tốc độ, chiều chuyển động.

  6. Kiểm tra chạy thử trong điều kiện không tải để đảm bảo vận hành đúng trước khi đưa vào công việc thực tế.

Lưu ý: Hãy đảm bảo dây nối gọn gàng, nguồn ổn định, và môi trường lắp đặt khô ráo, tránh bụi và ẩm quá mức.

  • Sử dụng màn hình cảm ứng để chọn chương trình và bước vận hành.

  • Khi vận hành, theo dõi tín hiệu vào và ra để đảm bảo thiết bị đáp ứng đúng bước cài đặt.

  • Định kỳ kiểm tra trạng thái hoạt động, sạch tiếp điểm và nguồn ổn định.

  • Khi cần thay đổi bước hoặc tốc độ, thao tác trên màn hình và lưu chương trình mới.

  • Trường hợp mất nguồn, thiết bị sẽ nhớ vị trí cuối cùng (nếu chức năng được kích hoạt), giúp ngành sản xuất không bị gián đoạn.
