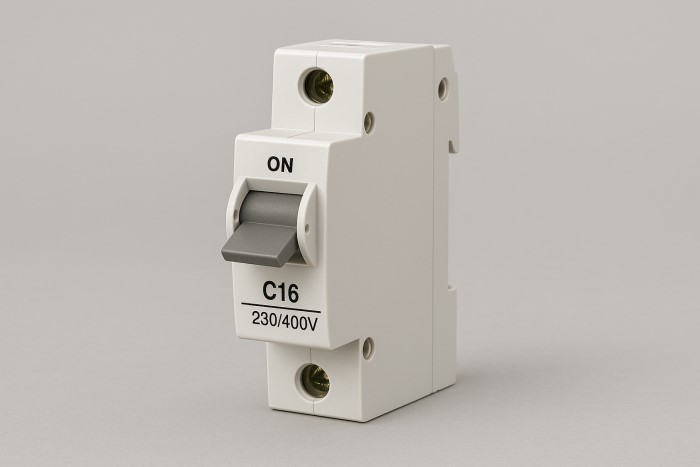

1. Cầu dao tự động MCB là gì?

Cầu dao tự động MCB (Miniature Circuit Breaker) là thiết bị bảo vệ điện tự động ngắt mạch điện khi xảy ra sự cố về điện như quá tải hoặc ngắn mạch. Còn được gọi là CB tép, cầu dao tự động,…

MCB tự ngắt mạch nên cũng có thể được gọi là một công tắc điện tự động. MCB là bộ ngắt mạch có công suất hoặc điện áp thấp nhất. Nó có sẵn lên đến 125A. Các mạch trên 125A thường được sử dụng loại cầu dao bảo vệ khác.

MCB đã thay thế các cầu chì được sử dụng ngày xưa để bảo vệ điện. Ngày nay, hiếm khi thấy cầu chì được sử dụng nữa. MCB là thiết bị bảo vệ hữu dụng nhất cho các mạch điện áp thấp trong các ứng dụng dân dụng cũng như công nghiệp.

2. Cấu tạo của cầu dao tự động MCB

Cấu tạo của cầu dao tự động MCB bao gồm các bộ phận: tiếp điểm, hộp dập hồ quang, cơ cấu truyền động cắt MCB, móc bảo vệ.

• Tiếp điểm: MCB thường có cấu tạo là 2 cấp tiếp điểm hoặc 3 cấp tiếp điểm

+ 2 cấp tiếp điểm gồm: tiếp điểm chính và hồ quang.

+ 3 cấp tiếp điểm gồm: tiếp điểm chính, tiếp điểm phụ, hồ quang.

• Hộp dập hồ quang: có 2 kiểu đó là hồ quang kiểu nữa kín và hồ quang kiểu hở.

+ Kiểu nữa kín: được đặt trong vỏ kín của MCB và có lỗ thoát khí.

+ Kiểu hở: được dùng với điện áp lớn hơn 50KB hoặc điện áp 1000V.

• Cơ cấu truyền động cắt MCB: có 2 cách là truyền bằng tay và bằng cơ điện

+ Điều khiển bằng tay thì được thực hiện với các MCB có dòng điện định mức không quá lớn.

+ Điều khiển bằng cơ điện thì các MCB sẽ có dòng điện lớn hơn.

• Móc bảo vệ: để bảo vệ thiết bị điện không bị quá tải hoặc ngắn mạch, có 2 loại là móc bảo vệ kiểu điện từ và kiểu rơle nhiệt.

3. Tính năng MCB

• MCB có thể tự động ngắt hoặc ngắt mạch khi xảy ra sự cố quá dòng hoặc sự cố ngắn mạch.
• Dễ sử dụng và an toàn để vận hành.
• Sau khi loại bỏ lỗi, MCB có thể dễ dàng bật lại mà không phải sửa chữa hay thay thế như cầu chì.
• MCB nhạy hơn cầu chì, nhỏ gọn, dễ lắp đặt và dễ kết nối.

MCB được phân thành nhiều loại dựa trên số cực, cấu tạo, thời gian đáp ứng, … Nhưng chủ yếu được phân loại theo số cực như:  MCB đơn cực, MCB hai cực, MCB ba cực.

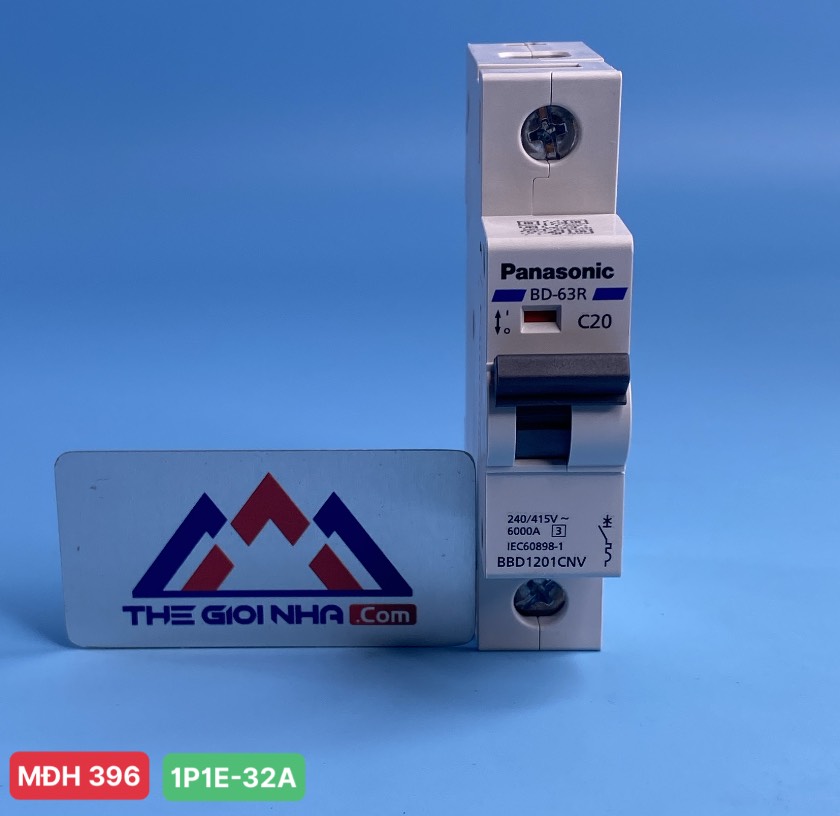

• MCB đơn cực chỉ cho phép một đầu vào và một đầu ra. Nói chung, MCB một cực được sử dụng với dây pha hoặc dây trực tiếp khi nó được sử dụng trong hệ thống một pha.

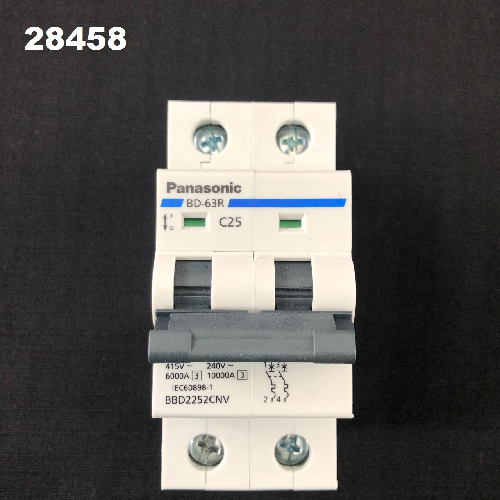

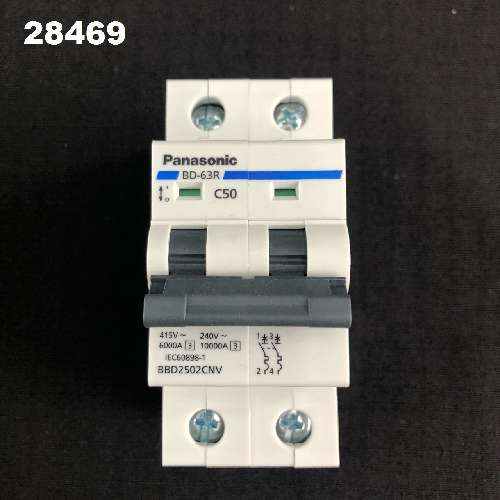

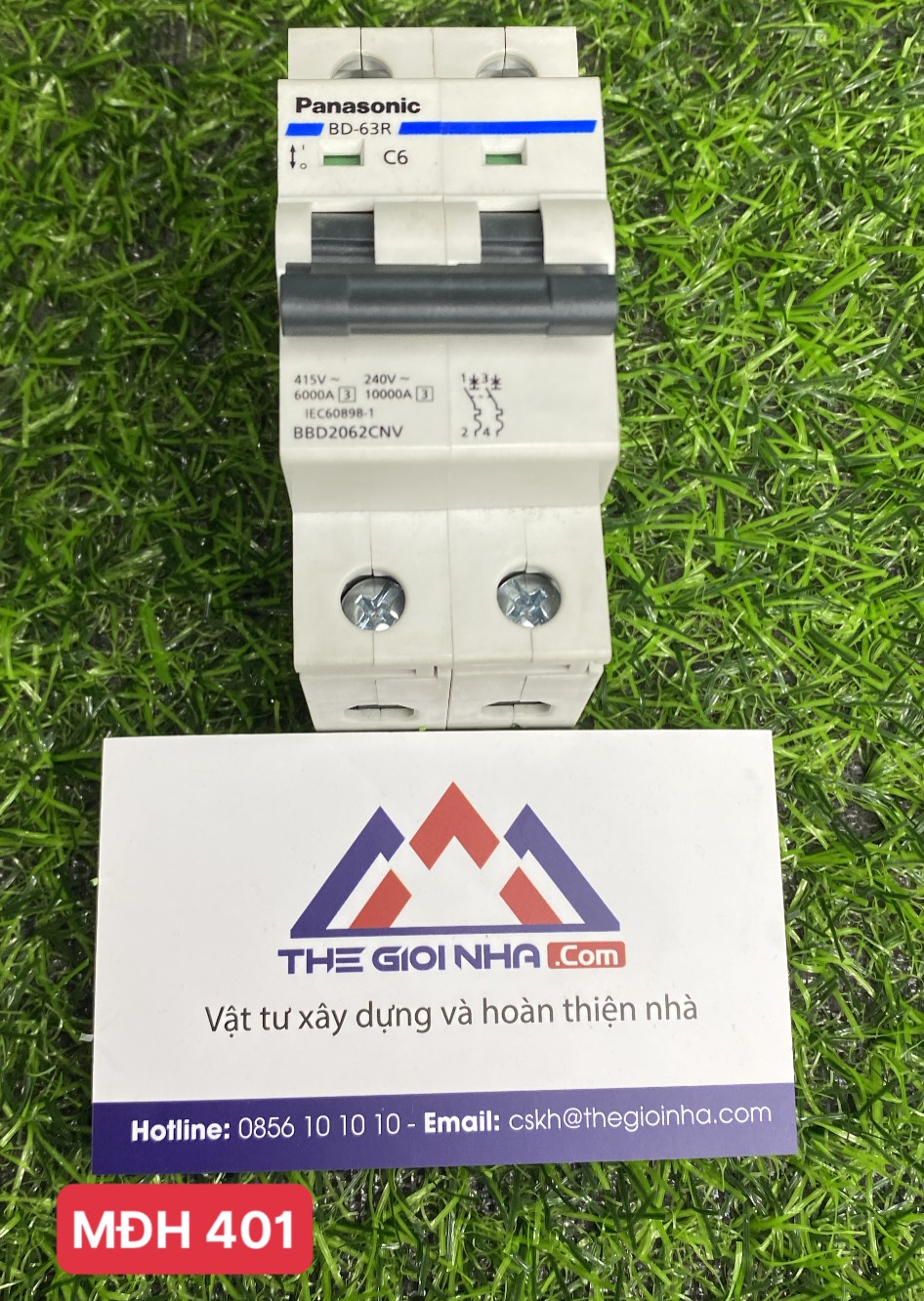

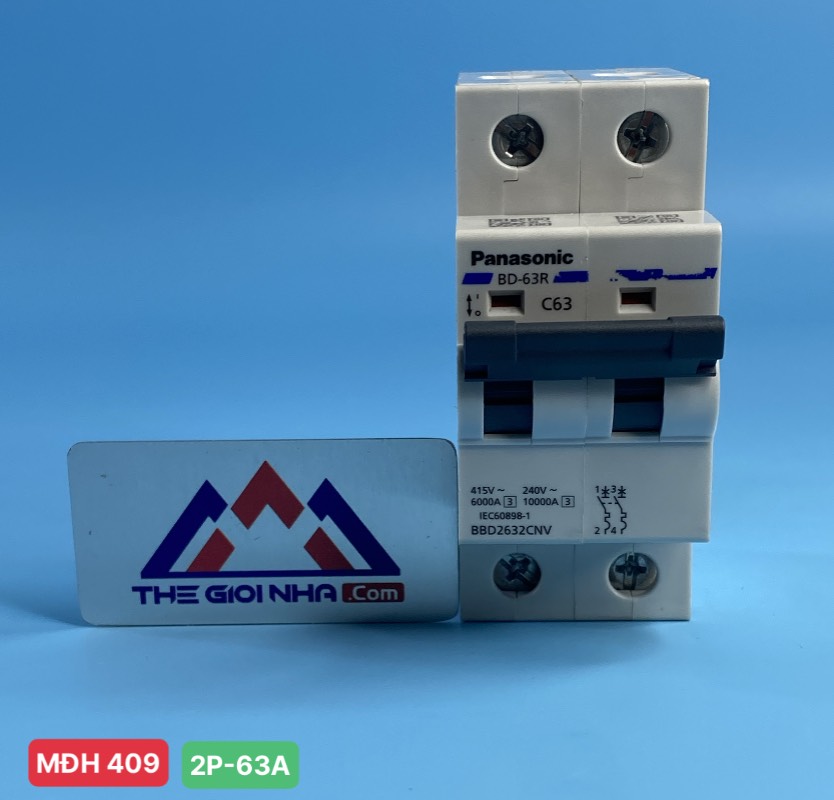

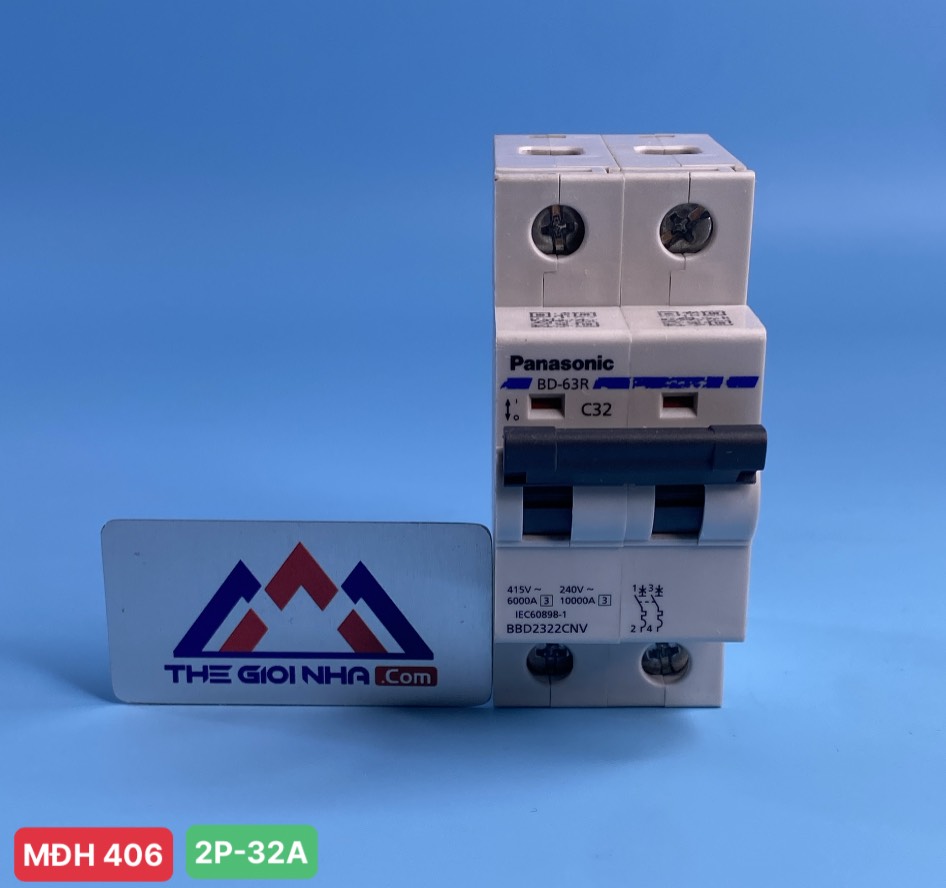

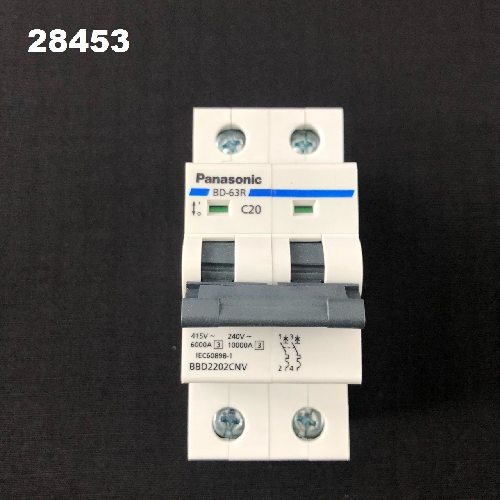

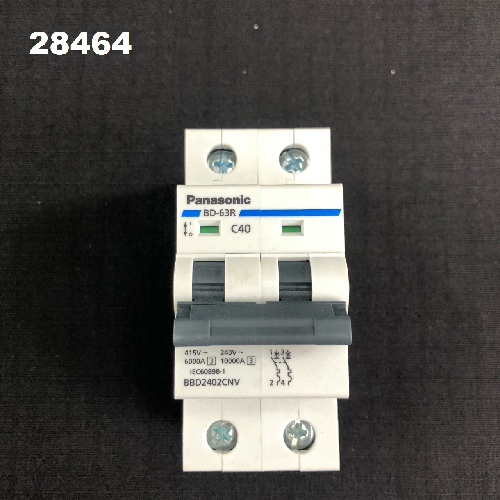

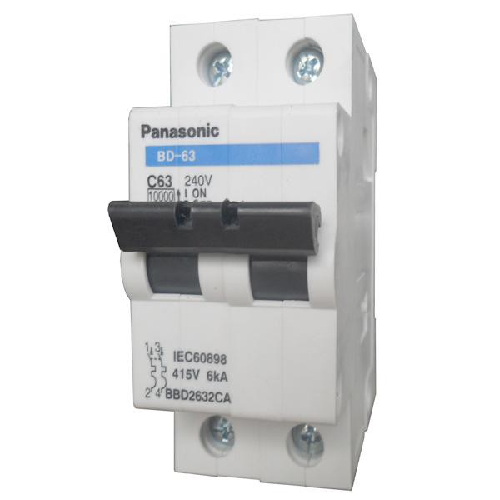

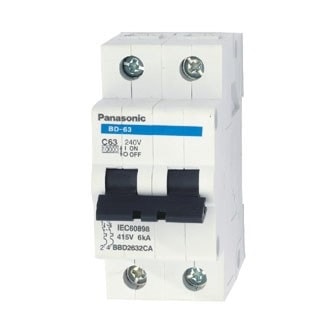

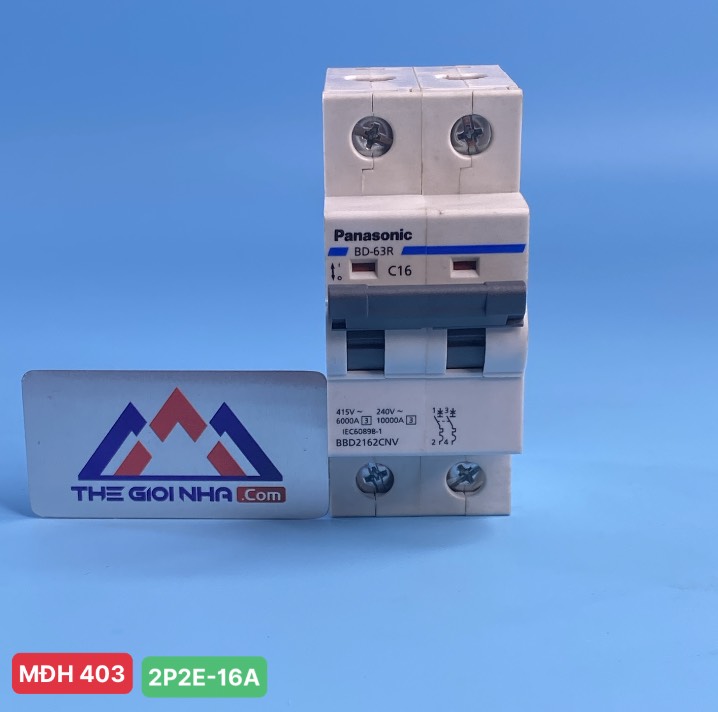

• MCB hai cực cho phép hai đầu vào và hai đầu ra.
• MCB ba cực sử dụng trong các hệ thống ba pha cho phép ba đầu vào và ba đầu ra.

4. Ứng dụng của cầu dao tự động MCB

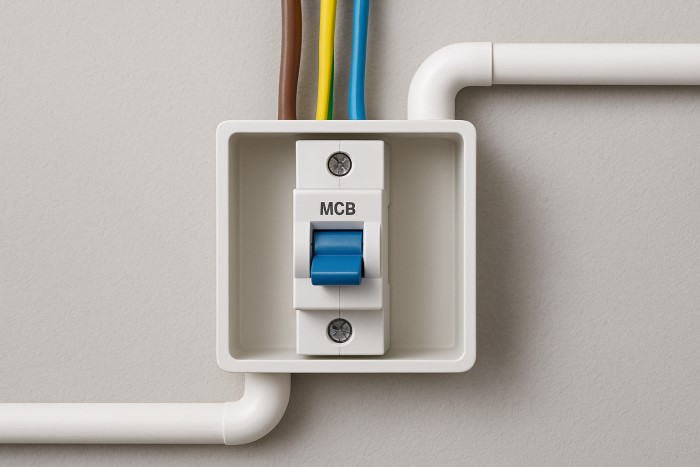

• MCB được sử dụng trong các mạch dây điện trong nhà với vai trò là cầu dao chính hoặc công tắc của các thiết bị điện như điều hòa, tủ lạnh, máy giặt.
• Sử dụng trong các ứng dụng công nghiệp như một thiết bị bảo vệ.
