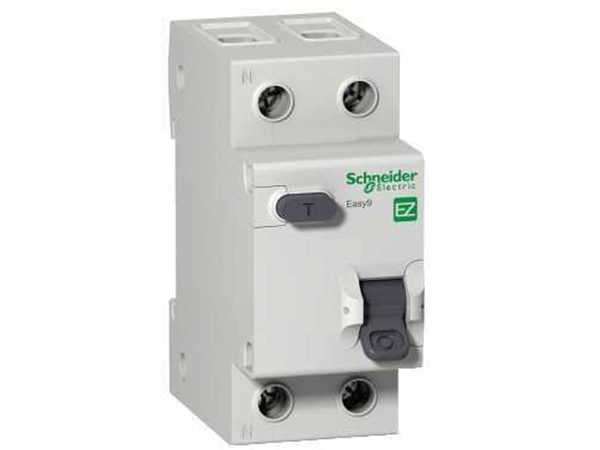

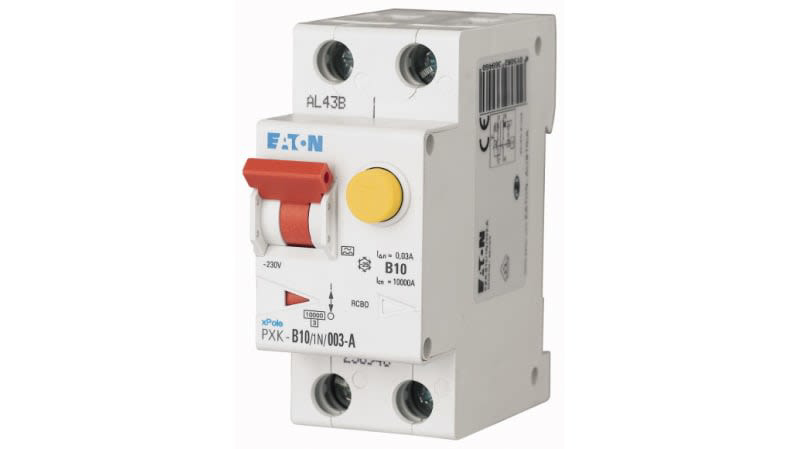

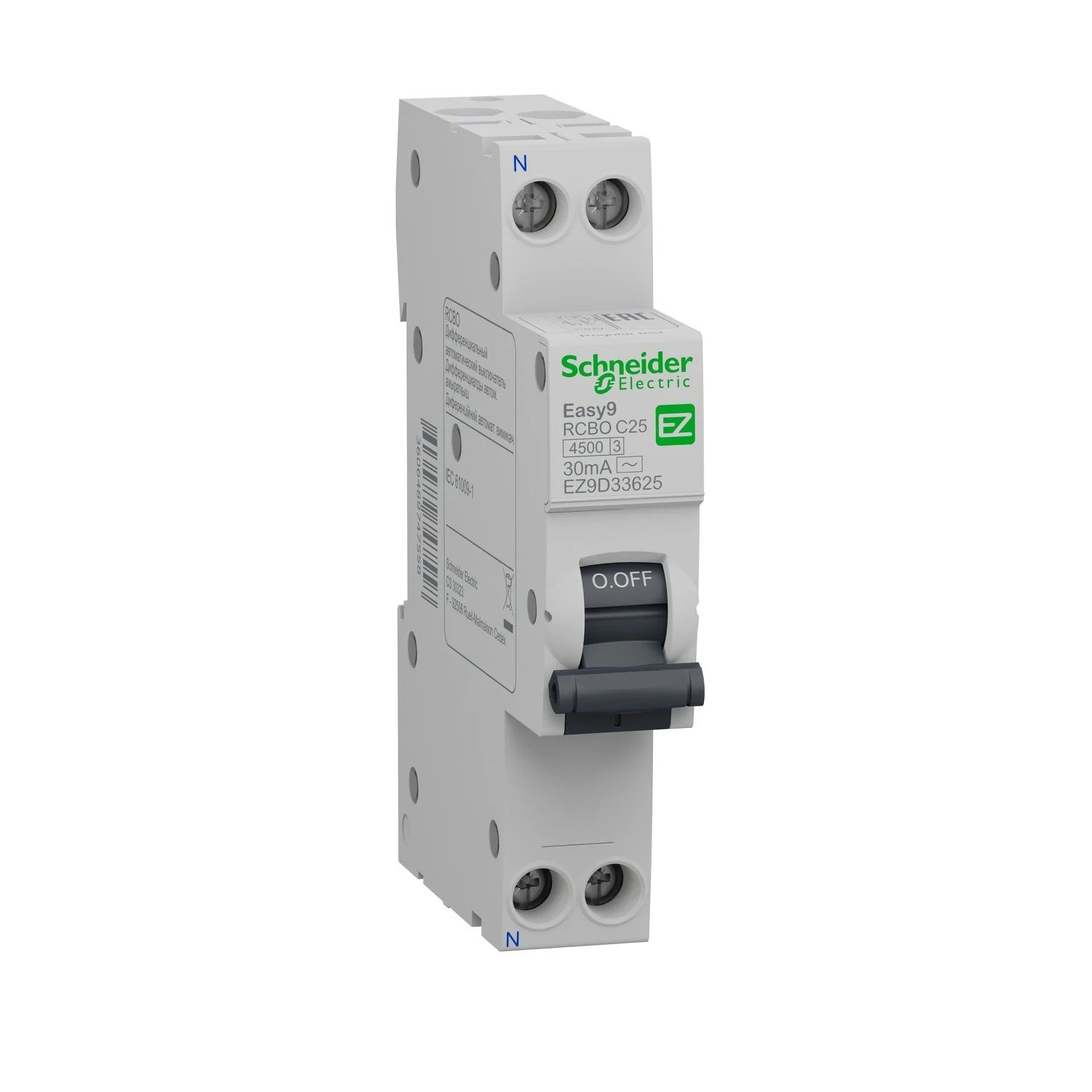

1. RCBO là gì?

   RCBO được viết tắt từ cụm từ tiếng Anh là Residual Current Cicuit Overcurrent hay còn gọi là Aptomat chống dòng rò, cầu dao chống rò,… Loại thiết bị này có chức năng chính là tự động ngắt mạch điện khi phát hiện có dòng rò và sự cố về điện, nhằm đảm bảo an toàn cho mạng lưới điện và các thiết bị dùng điện.

2. Chức năng chính

   RCBO đóng vai trò quan trọng trong một mạch điện, thiết bị này giúp tự động ngắt mạch điện khi có các sự cố bất thường xảy ra. Phát hiện kịp thời dòng rò, điện áp quá tải để khắc phục tình trạng chạm chập gây cháy nổ gây mất an toàn, bảo vệ tài sản và thiết bị tốt hơn.

   RCBO đảm bảo mạch điện luôn hoạt động một cách an toàn, bất cứ khi nào phát hiện có sự thay đổi mất câng bằng về nguồn điện thì ngay lập tức ngắt mạch. Đây là một lựa chọn phổ biến trong mọi công trình để chống dòng rò, ngắn mạch hiệu quả.

3. Cấu tạo

Cấu tạo chính của một RCBO bao gồm:

• ARC divider: Buồng dập hồ quang với 2 loại là hồ quang kiểu nửa kín và hồ quang kiểu hở
• RCD circuit board: RCD được hiểu là thiết bị dùng để ngắt mạch điện tự động khi mất sự cân bằng giữa cường độ dòng điện cặp dây pha và dây trung tính.
• Thermal Overload detection: Đây là 1 bộ phận phát hiện ra quá tải nhiệt.
• Manual switch: Đóng/ mở
• RCD test button: Đây là nút kiểm tra RCD.
• Short circuit detection coil: Cuộn dây phát hiện ngắn mạch
• RCD toroid: Được gọi là bộ phận nhạy cảm của dòng rò bên trong RCD với một biến dòng vi sai.
• ARC chute: Gọi là máng dập hồ quang.

4. Ứng dụng của RCBO

• RCBO thường được dùng trong nhiều công trình có dòng rò 30mA, loại 2P, đường cong loại C hoặc B. Loại thiết bị này được sản xuất bởi dây chuyền công nghệ hiện đại với những vật liệu có khả năng cách điện, có thể chịu được va đập mạnh trong mọi điều kiện lắp đặt
• Với cấu tạo đặt biệt RCBO được ứng dụng rộng rãi trong mọi dạng công trình như: nhà ở, văn phòng, trường học, nhà máy,… RCBO là một thiết bị điện tiện ích, hiệu quả dành cho mọi công trình.

5. Phân loại RCBO

RCBO gồm có 2 loại, đó là:

- RCBO 1 pha

   RCBO 1 pha là thiết bị Aptomat chuyên dụng được sử dụng tại hộ gia đình. Thiết bị này sẽ thực hiện đo lường giá trị dòng điện qua hai dây nóng lạnh và so sánh độ lớn giữa chúng. Ngay khi nhận thấy sự chênh lệch độ lớn giữa hai giá trị này đạt tới một ngưỡng nhất định, ngay lập tức dòng điện sẽ được ngắt khỏi tải. Đồng nghĩa với việc toàn bộ hệ thống điện có kết nối với thiết bị sẽ được ngắt hoàn toàn.

   Tùy vào mục đích sử dụng mà ngưỡng rò của RCBO 1 pha sẽ có sự thay đổi. Hiện nay RCBO đang được cung ứng trên thị trường dưới một số ngưỡng sau: 15mA, 30mA, 100mA, hay lớn hơn là 200, 300 hoặc thậm chí là 500mA.

- RCBO 3 pha

   Sử dụng cách thức hoạt động tương tự với RCBO 1 pha, RCBO 3 pha thực hiện so sánh sự chênh lệch dòng điện qua 3 dây pha và dây trung tính so với một giá trị nhất định được cài đặt trước đó. Và dĩ nhiên dòng điện sẽ được ngắt ngay lập tức khi mức chênh lệch đạt tới ngưỡng quy định nhằm bảo vệ, hạn chế tốt nhất tổn thất không đáng có.

6. Một số lưu ý khi dùng RCBO

   Cần kiểm tra cẩn thận RCBO trước khi đưa vào sử dụng trong bất kỳ công trình nào. Trong quá trình sử dụng, cần kiểm tra ít nhấn 1 lần/tháng để đảm bảo hoạt động và phát hiện sự cố kịp thời.

   Cần đặt RCBO tại những nơi khô thoáng để đảm bảo không có trường hợp xấu xảy ra. Nếu RCBO được đặt ở những nơi ẩm ướt, ảnh hưởng bởi hóa chất thì cần lắp trong tủ điện công nghiệp, hộp chống nước,…
